Plusieurs technologies peuvent traiter les composés organiques volatils (COV). Quatre d'entre elles concentrent la majorité des installations industrielles : oxydation thermique régénérative, adsorption sur charbon actif, condensation et biofiltration. Photocatalyse et lavage chimique relèvent d'arbitrages plus spécifiques, traités à part.
Le cadrage initial du flux : débit, concentration, polluant
Aucune technologie de traitement des COV n'est universelle. Trois grandeurs caractérisant le flux à traiter cadrent l'essentiel du choix avant même d'évoquer un procédé :
| Paramètre | Signification | Ordres de grandeur typiques |
|---|---|---|
| Débit volumique d'air pollué | Volume d'air à traiter par unité de temps, exprimé en Nm³/h dans les conditions normales de température et pression. | Cabine de peinture : 30 000 à 60 000 Nm³/h. Poste de nettoyage de pièces : 2 000 à 5 000 Nm³/h. Ligne d'imprégnation continue : plus de 100 000 Nm³/h. |
| Concentration en COV | Masse ou volume de COV par mètre cube d'air, exprimée en mg/Nm³ ou en parties par million (ppm). | Séchage de peinture : 200 à 800 mg/Nm³. Cabine d'application avec captation correcte : 30 à 80 mg/Nm³. Évent de cuve pendant les transferts : plusieurs g/Nm³. |
| Nature chimique des polluants | Familles chimiques en présence et caractère éventuellement CMR (cancérogène, mutagène, toxique pour la reproduction) qui déclenche des valeurs limites d'émissions (VLE) renforcées. | Solvants oxygénés (acétates, alcools, cétones), aromatiques (toluène, xylènes), chlorés, terpéniques, ou mélanges. Présence de CMR à signaler : oriente vers les filières destructives. |
À ces trois paramètres se superpose une variable opérationnelle : l'intermittence du flux. Un procédé exploité 8 heures par jour avec coupure week-end ne s'arbitre pas comme une ligne en feu continu. La phase de chauffe d'une RTO peut être plus longue que la durée de production utile sur une installation à fonctionnement intermittent.

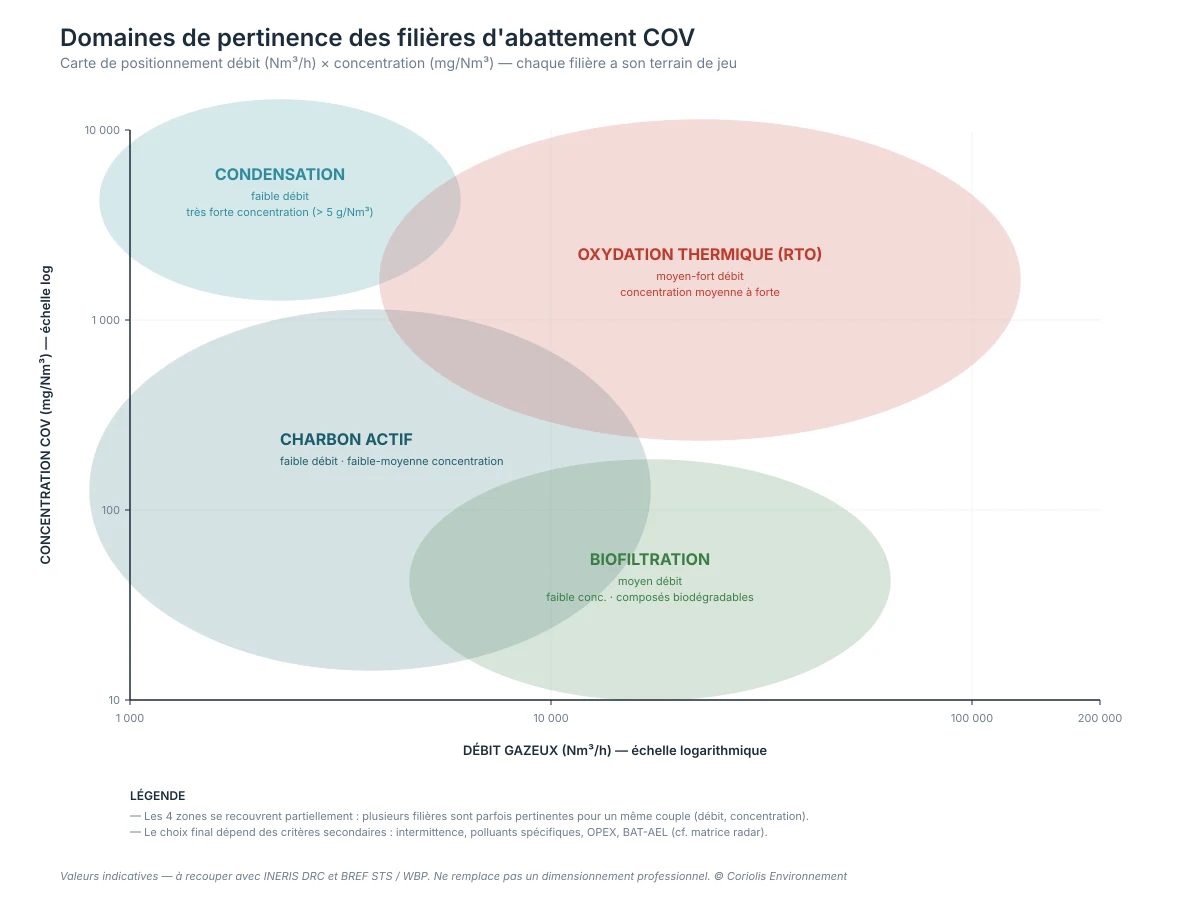

Les quatre filières et leur domaine de pertinence
Le panorama complet des technologies d'abattement des COV évaluées par Coriolis Environnement comporte six filières : oxydation thermique régénérative, adsorption sur charbon actif, condensation, biofiltration, photocatalyse et lavage chimique. Les quatre premières couvrent la majorité des configurations industrielles. La photocatalyse, technologie en cours de maturation, est traitée dans un article dédié de la rubrique Innovation. Le lavage chimique, pertinent sur les composés solubles ou réactifs (ammoniac, amines, acides, certains soufrés), est également traité à part.
L'oxydation thermique régénérative (RTO)
Une RTO détruit les COV par combustion à 760 - 820 °C dans une chambre garnie de céramiques qui stockent la chaleur, avec un rendement de destruction qui dépasse 98 % sur les solvants courants. Sa pertinence se situe sur les flux de débit moyen à élevé (10 000 à 100 000 Nm³/h) et de concentration à partir d'environ 200 mg/Nm³, seuil en dessous duquel le procédé devient autoconsommateur de gaz naturel.
L'adsorption sur charbon actif
Le charbon actif piège les COV par adsorption physique sur sa surface développée (1 000 à 1 500 m²/g), puis est régénéré à la vapeur ou remplacé. Filière pertinente sur les flux de faible à moyen débit (jusqu'à environ 20 000 Nm³/h) et de concentration 50 à 1 000 mg/Nm³, principalement utilisée en finition ou en polissage. Limite principale : l'humidité élevée qui sature les pores avant les COV.
La condensation
La condensation refroidit le flux jusqu'à transformer les COV en phase liquide récupérable, sur des flux à très forte concentration (plusieurs g/Nm³ à dizaines de g/Nm³) et débit modéré (jusqu'à environ 5 000 Nm³/h). Avantage spécifique : récupération du solvant pour réutilisation, défendable sur les solvants chers (acétates spéciaux, fluorés). En revanche elle laisse passer la traîne basse concentration et est presque toujours suivie d'un polissage charbon actif ou RTO.
La biofiltration
Un biofiltre dégrade les COV par voie biologique sur un lit support colonisé par une biomasse aérobie, sur des flux de faible concentration (50 à 500 mg/Nm³) et de débit modéré (quelques milliers à dizaines de milliers de Nm³/h, temps de séjour 30 à 60 s). Coût d'investissement modéré, OPEX très faible. Limites : incompatibilité avec les solvants chlorés, les composés CMR à forte concentration et les flux variables ou intermittents qui déstabilisent la biomasse.

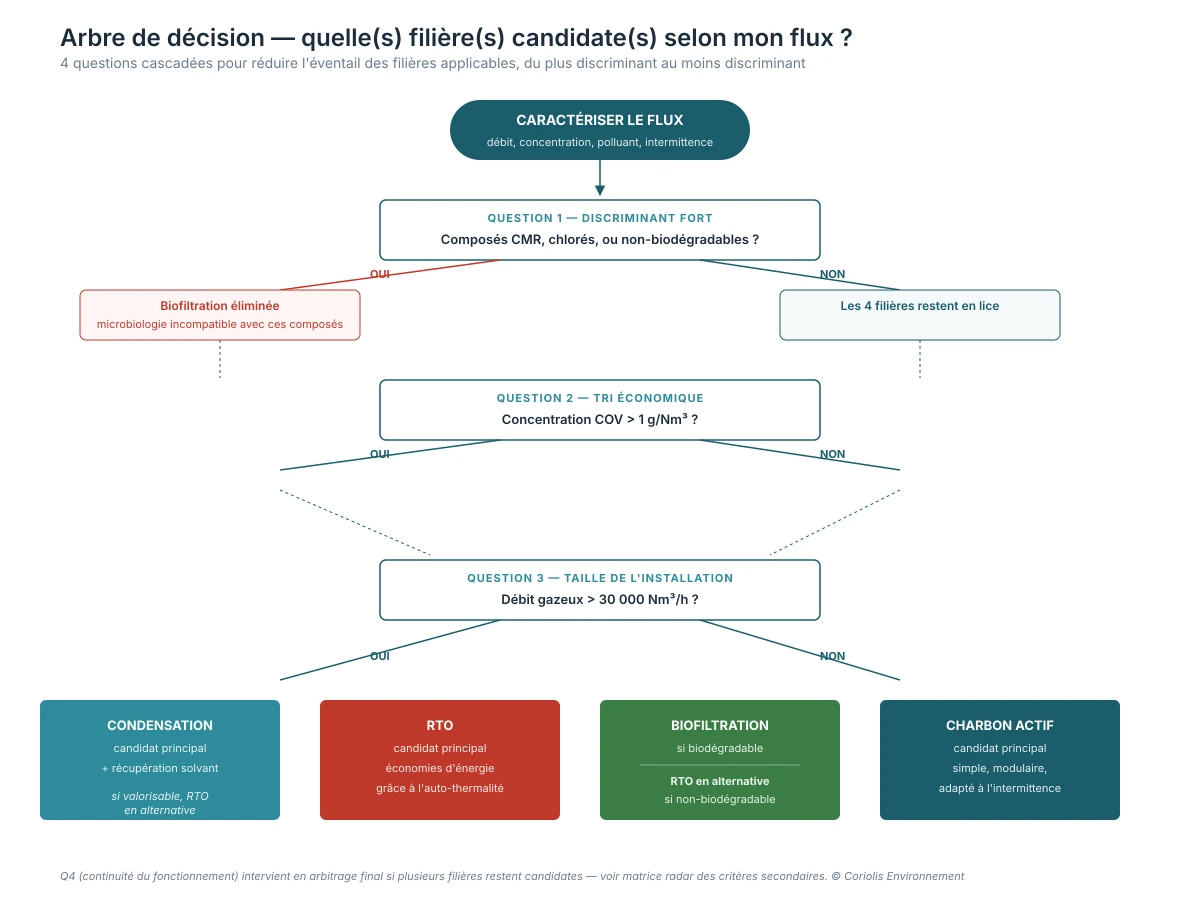

La grille de décision
Sur la base de ce cadrage initial, quatre questions successives suffisent à orienter le choix dans la majorité des cas industriels.
| Question | Si oui | Si non |
|---|---|---|
| 1. Le flux contient-il des composés CMR, chlorés ou non biodégradables ? | Écarter la biofiltration. Privilégier la RTO ou l'adsorption. | Toutes les filières restent candidates. |
| 2. La concentration moyenne dépasse-t-elle 1 g/Nm³ ? | Étudier la condensation prioritairement (récupération possible). Sinon RTO. | Écarter la condensation seule. RTO, charbon actif ou biofiltration selon le débit. |
| 3. Le débit dépasse-t-il 30 000 Nm³/h ? | Privilégier la RTO. Charbon actif et biofiltration nécessitent des installations volumineuses au-delà de ce seuil. | Charbon actif, biofiltration et RTO compactes restent en lice. |
| 4. L'installation fonctionne-t-elle en continu (plus de 6 000 h/an) ? | RTO ou biofiltration sont efficaces énergétiquement. La biofiltration nécessite un flux stable. | Charbon actif (régénération batch) ou condensation (mise en service rapide) supportent mieux l'intermittence. |
Ces paramètres principaux ne suffisent pas à eux seuls. D'autres caractéristiques du flux interviennent dans une étude réelle : par exemple la température des rejets, qui influence directement le bilan énergétique d'une RTO et les performances d'adsorption sur charbon actif. Une étude technico-économique complète intègre une dizaine de paramètres opérationnels.
Cette grille couvre les quatre filières les plus fréquemment retenues. D'autres solutions peuvent être pertinentes pour des configurations spécifiques : photocatalyse sur des flux diffus à très faible concentration, lavage chimique sur des composés solubles ou réactifs (ammoniac, amines, acides). Elles s'évaluent au cas par cas et viennent en complément, parfois en combinaison avec une des quatre filières principales.

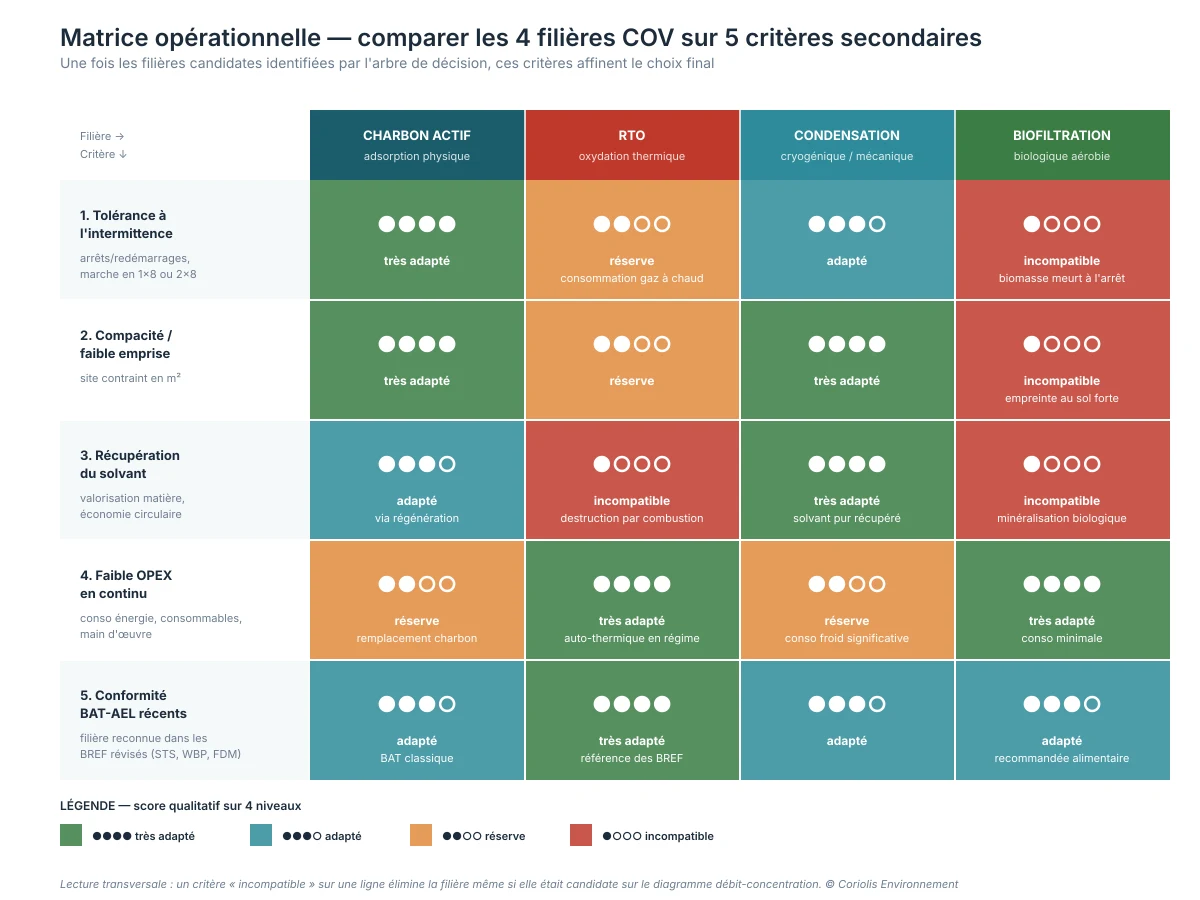

Critères secondaires et facteurs cachés
La grille de décision sur les caractéristiques du flux est nécessaire mais rarement suffisante. Cinq critères secondaires conditionnent la mise en œuvre opérationnelle :
- L'intermittence et la variabilité du débit. Une RTO supporte mal les arrêts/relances ; un charbon actif batch s'en accommode parfaitement. Une biofiltration tolère les variations lentes mais pas les coupures répétées qui assèchent le lit.
- L'emprise au sol et le génie civil disponible. Une RTO occupe plusieurs dizaines de mètres carrés et impose une structure portante adaptée. Un biofiltre demande une grande surface horizontale au sol. Un charbon actif compact est l'option qui s'intègre le plus facilement dans un atelier existant.
- La récupération potentielle du solvant. Si le solvant est cher (acétates spéciaux, fluorés, certains aromatiques) ou si la formulation impose un retour en boucle, seules la condensation et l'adsorption à régénération vapeur permettent une récupération exploitable.
- Le coût d'exploitation total. La RTO consomme du gaz lorsque la concentration entrante ne suffit pas à autothermiser la chambre. Le charbon actif consomme du média de remplacement. La biofiltration consomme principalement de l'eau et du temps de surveillance. La condensation consomme du froid (énergie électrique). Les ordres de grandeur d'OPEX, donnés à titre indicatif (référentiel 2024-2025, hors énergie), varient de 0,5 à 8 € par 1 000 Nm³ traités selon la filière et le contexte. Ces valeurs intègrent les consommables et la maintenance ; le coût énergétique est calculé séparément.
- La conformité aux meilleures techniques disponibles (MTD, ou BAT en anglais) publiées dans les BREF sectoriels (BREF Surface Treatment using Solvents pour les ateliers de peinture, BREF Wood-Based Panels pour la transformation du bois, etc.). Le procédé retenu doit satisfaire les BAT-AEL (BAT-Associated Emission Levels) les plus récents ; un choix techniquement valable mais hors-MTD expose à un refus en réexamen DREAL.
Un cas type illustré
Le cas suivant illustre la grille de décision sur un atelier d'application de revêtements sur pièces métalliques. Trois sources d'émissions canalisables : deux cabines en parallèle et un tunnel de séchage. Caractéristiques mesurées sur un bilan d'une année :
| Paramètre | Cabines (cumulées) | Tunnel de séchage |
|---|---|---|
| Débit total | 50 000 Nm³/h | 15 000 Nm³/h |
| Concentration COV moyenne | 60 mg/Nm³ | 450 mg/Nm³ |
| Polluants dominants | Acétates, alcools, xylène | Acétates, xylène |
| Régime | 2 postes / 5 jours | 2 postes / 5 jours |
Application de la grille :
- Pas de CMR ni de chlorés : les quatre filières restent candidates.
- Concentration < 1 g/Nm³ sur les deux flux : la condensation seule est écartée.
- Débit cumulé 65 000 Nm³/h : la RTO est privilégiée pour gérer le débit total. Un dispositif compact charbon actif resterait possible sur les seules cabines (50 000 Nm³/h, 60 mg/Nm³) mais imposerait un volume de média important.
- Fonctionnement intermittent (2 postes / 5 jours, environ 4 000 h/an) : la RTO dimensionnée seule perdrait son équilibre énergétique pendant les phases de chauffe répétées. Une concentration entrante moyenne d'environ 150 mg/Nm³ après mélange (calculée par moyenne pondérée des deux flux) est en limite basse de l'autothermie d'une RTO classique.
Deux schémas se dégagent de cette analyse :
- RTO concentrative : un module concentrateur (rotor zéolithe) en amont concentre le flux d'un facteur 10 à 20 avant d'attaquer une RTO de taille réduite. Le concentrateur agit comme un préfiltre adsorbeur : il enrichit le flux et règle simultanément la question de l'intermittence (la RTO travaille sur un flux concentré et stable).
- Charbon actif sur les cabines + condensation/RTO compacte sur le séchage : deux filières en parallèle, chacune dimensionnée sur sa source. Solution plus modulaire mais qui multiplie les points de surveillance et de maintenance.
Le choix final dépend alors des critères secondaires : budget d'investissement, surface disponible, ambition de récupération du solvant, perspective d'évolution du site. C'est tout l'objet d'une sélection technologique indépendante, conduite sans lien avec les fournisseurs d'équipements.
Pour aller plus loin
Sources techniques et réglementaires permettant d'approfondir le choix d'un procédé d'abattement COV :
- Arrêté du 2 février 1998 modifié relatif aux prélèvements et à la consommation d'eau ainsi qu'aux émissions de toute nature des installations classées soumises à autorisation, chapitre VIII (composés organiques volatils) : Légifrance.
- Directive 2010/75/UE du Parlement européen et du Conseil du 24 novembre 2010 relative aux émissions industrielles, chapitre V et annexe VII (activités utilisant des solvants organiques) : EUR-Lex (CELEX 32010L0075).
- BREF Surface Treatment using Solvents (STS), Commission européenne, JRC : document de référence sur les meilleures techniques disponibles pour les ateliers utilisant des solvants organiques (cabines de peinture, impression, vernissage). Contient les BAT-AEL applicables. EUR-Lex / Joint Research Centre.
- Fiches techniques INERIS sur les procédés d'abattement des COV (oxydation thermique, adsorption sur charbon actif, biofiltration, condensation) : INERIS / portail substances chimiques.
- Citepa, Inventaire national des émissions de polluants, secteur émissions de COV non méthaniques (COVNM) : pour situer son site dans les ordres de grandeur sectoriels. Citepa.
- Aucune filière n'est universelle : le choix se cadre d'abord sur trois paramètres : débit, concentration, polluant.
- RTO sur débits moyens à élevés et concentrations > 200 mg/Nm³ stables ; charbon actif sur faibles débits ou flux intermittents ; condensation sur très fortes concentrations avec récupération ; biofiltration sur composés biodégradables à faible concentration.
- L'intermittence du fonctionnement, l'emprise au sol disponible et la perspective de récupération du solvant éliminent souvent des candidates pourtant valides sur les seules caractéristiques du flux.
- Sur un site à plusieurs sources d'émissions, la combinaison de procédés (concentrateur + RTO compacte, charbon actif en polissage d'une condensation) est fréquente et souvent plus économique qu'une filière unique surdimensionnée.
- Toute solution retenue doit être confrontée aux BAT-AEL du BREF sectoriel applicable avant arbitrage final.
