L'adsorption sur charbon actif est l'une des technologies les plus répandues pour le traitement des émissions de composés organiques volatils (COV). Simple dans son principe, elle demande néanmoins un dimensionnement rigoureux et une stratégie de régénération adaptée au procédé.
Le principe de l'adsorption
L'adsorption est un phénomène de surface : les molécules de COV présentes dans un flux gazeux se fixent sur la surface interne poreuse du charbon actif. Ce n'est pas une réaction chimique mais une interaction physique (forces de Van der Waals) qui piège le polluant dans les micropores du matériau.
La capacité d'adsorption d'un charbon actif tient à sa structure exceptionnelle : un gramme peut développer une surface interne de 800 à 1 500 m², l'équivalent de plusieurs terrains de tennis. Cette surface est constituée d'un réseau de pores de tailles variées, les micropores (moins de 2 nm) étant les plus efficaces pour capturer les molécules de COV.
La quantité de polluant qu'un charbon peut fixer dépend de nombreux facteurs : nature de la molécule, concentration dans le flux, température, humidité. À titre d'ordre de grandeur, un charbon actif peut fixer jusqu'à 40 à 50 % de sa masse en toluène présent à l'état de vapeur, ce qui illustre la puissance du procédé pour certains composés.
L'adsorption n'est pas une destruction du polluant mais un transfert : le COV est capturé sur le charbon, qui devra être régénéré ou remplacé une fois saturé. La performance globale d'une installation dépend donc autant de la phase de traitement que de la phase de régénération.
Quand l'adsorption est-elle adaptée ?
L'adsorption sur charbon actif n'est pas une solution universelle. Elle convient particulièrement bien à des configurations précises :
- Faibles à moyennes concentrations : typiquement de quelques mg/Nm³ à quelques g/Nm³. Au-delà, la saturation du charbon devient trop rapide et la technologie perd en compétitivité face à l'oxydation thermique.
- Débits modérés à importants : les installations industrielles traitent couramment de quelques milliers à 50 000 Nm³/h. Au-delà, les dimensions des adsorbeurs deviennent contraignantes.
- Solvants à haute valeur ajoutée ou récupérables : lorsque la régénération permet de récupérer le solvant dans un état réutilisable (cétones, esters, hydrocarbures aromatiques), l'adsorption devient économiquement très intéressante.
- Flux secs ou modérément humides : l'humidité entre en compétition avec les COV sur les sites d'adsorption. Au-delà de 70 à 80 % d'humidité relative, les performances se dégradent sensiblement.
À l'inverse, l'adsorption est peu adaptée aux flux à très forte concentration, aux mélanges complexes de COV hautement réactifs, ou aux flux contenant des polluants susceptibles de polymériser sur le charbon (styrène par exemple). Dans ces cas, les micropores se bouchent rapidement et le charbon perd sa capacité.
Les paramètres clés du dimensionnement

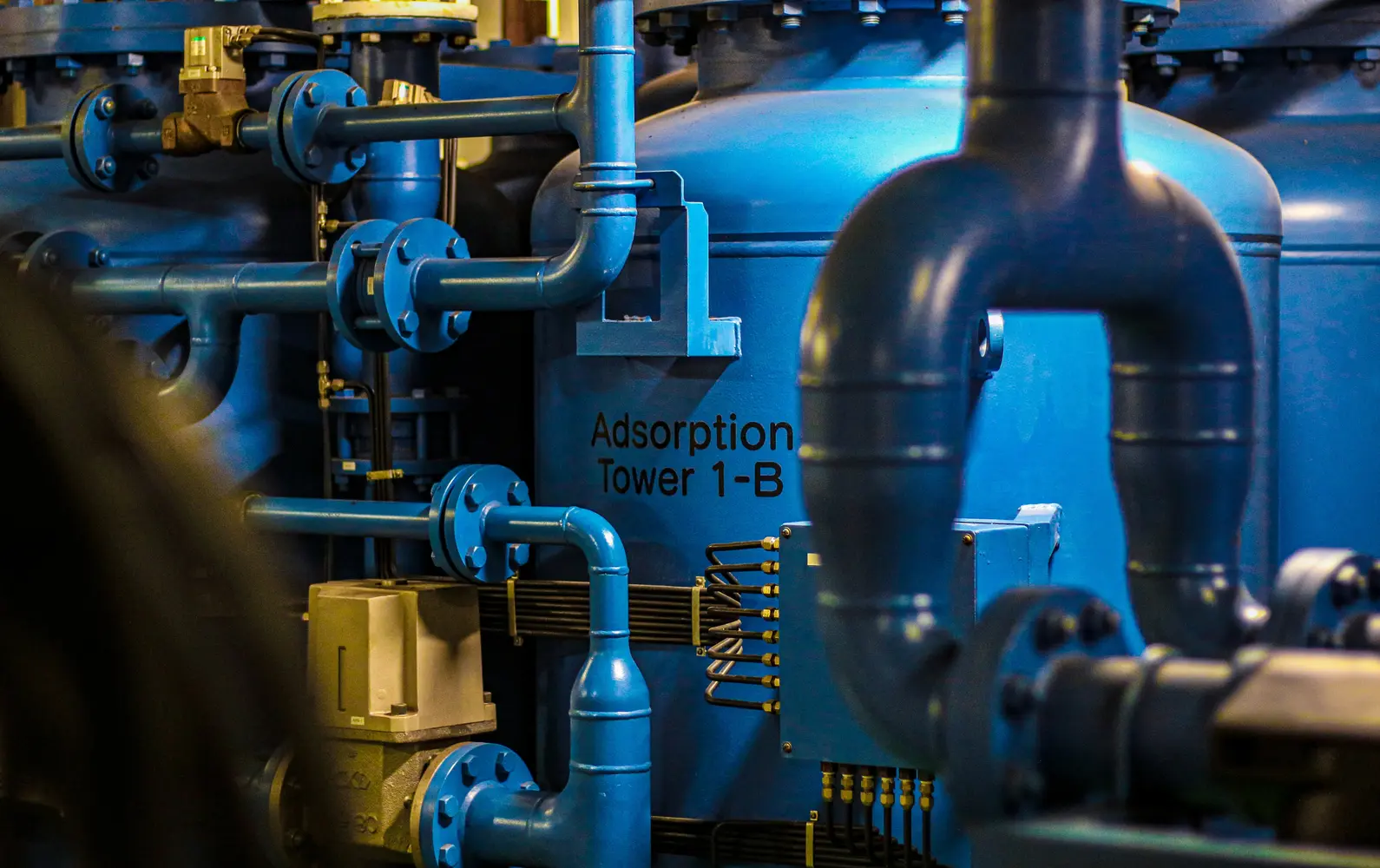

Dimensionner un adsorbeur industriel consiste à définir la quantité de charbon nécessaire et la géométrie du lit en fonction du flux à traiter et de la durée de cycle visée. Plusieurs paramètres interviennent.
Les caractéristiques du flux
Le point de départ est une caractérisation précise du flux à traiter : débit volumique (exprimé en Nm³/h dans les conditions normales), composition chimique des COV présents, concentration de chacun, température, taux d'humidité et présence éventuelle de particules ou d'autres polluants. Cette caractérisation est généralement réalisée par une campagne de mesure en émission, à l'aide d'un analyseur FID pour les COV totaux et de prélèvements spécifiques pour l'identification des composés.
La capacité utile du charbon
La capacité théorique d'adsorption indiquée par le fabricant (isotherme d'adsorption) ne correspond jamais à la capacité réellement exploitable en conditions industrielles. Plusieurs phénomènes la réduisent : la présence de plusieurs composés qui se concurrencent sur les sites actifs, l'humidité qui occupe une partie de la surface disponible, et le fait que le lit ne peut pas être exploité jusqu'à saturation totale sans risque de percée. En pratique, on travaille sur une capacité utile qui représente 30 à 50 % de la capacité théorique selon les conditions.
La vitesse de passage et la hauteur de lit
La vitesse de passage du gaz dans le lit (vitesse superficielle) est un paramètre critique : trop faible, elle conduit à des installations surdimensionnées ; trop élevée, elle réduit le temps de contact et dégrade l'efficacité d'adsorption. Les valeurs usuelles se situent entre 0,2 et 0,6 m/s. La hauteur de lit est choisie pour garantir un temps de contact suffisant (typiquement 1 à 3 secondes) tout en limitant les pertes de charge à travers le lit.
La configuration multi-colonnes

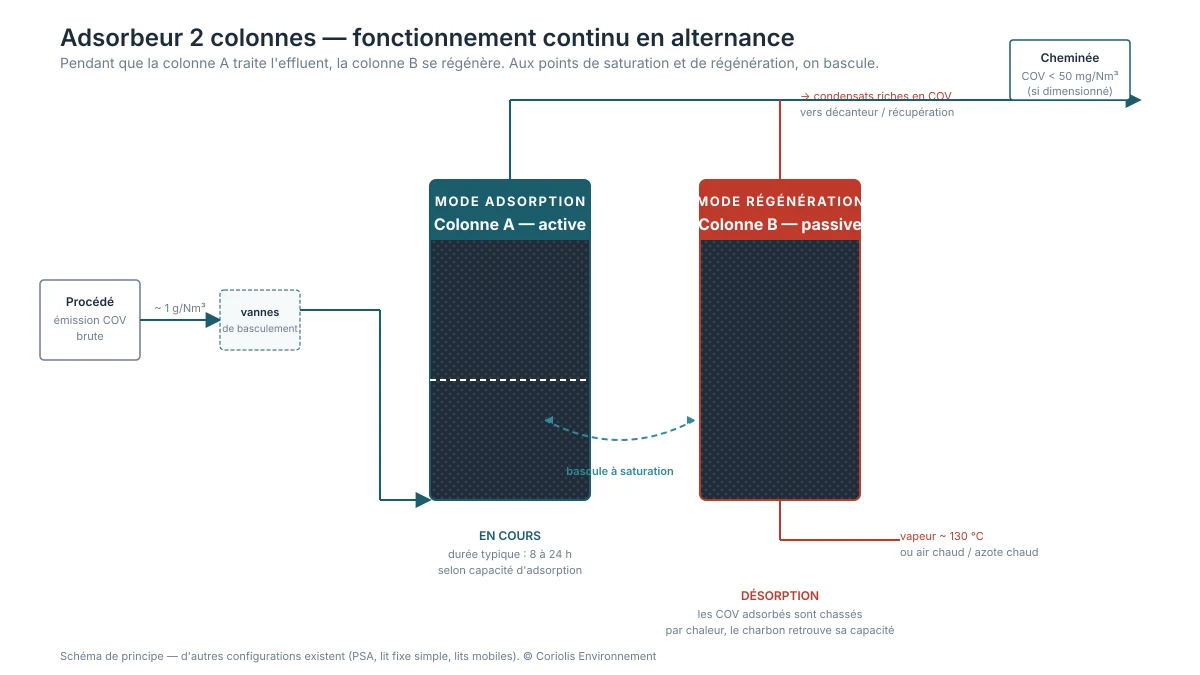

Pour un fonctionnement en continu, une installation industrielle comprend au minimum deux adsorbeurs en parallèle : pendant qu'un lit est en phase d'adsorption, l'autre est en régénération. Les installations plus complexes peuvent comporter trois lits (permettant un cycle adsorption / régénération / refroidissement) ou davantage.
Pour les lignes de peinture industrielle à très fort débit et faible concentration (configuration typique en aéronautique ou automobile), un procédé spécifique est utilisé : la roue d'adsorption (concentrateur rotatif zéolite). Le gaz traverse en continu une roue imprégnée qui tourne lentement entre une zone d'adsorption et une zone de régénération à l'air chaud. Ce dispositif permet de concentrer les COV avant un traitement final par oxydation thermique, avec un gain énergétique important.
Les technologies de régénération
Une fois le charbon saturé, il faut le régénérer pour libérer les COV et restaurer la capacité d'adsorption. Plusieurs méthodes coexistent, chacune adaptée à des contextes particuliers.
| Méthode | Principe | Avantages | Limites |
|---|---|---|---|
| Régénération à la vapeur | Injection de vapeur d'eau surchauffée (120-180 °C) qui désorbe les COV | Mature et éprouvée, adaptée à la récupération de solvants non miscibles à l'eau | Produit un condensat à retraiter ; nécessite une phase de refroidissement et séchage |
| Régénération par gaz chaud (TSA) | Passage d'un gaz inerte chaud (azote, air) qui entraîne les COV désorbés | Pas de condensat aqueux ; récupération de solvants de meilleure pureté | Plus gourmand en surface d'échange thermique |
| Régénération sous vide (VSA) | Mise sous vide partiel qui abaisse la pression partielle et libère les COV | Consommation énergétique plus faible ; pas de vapeur à condenser | Plus adaptée aux COV faiblement retenus ; investissement initial élevé |
| Réactivation thermique externe | Passage du charbon en four (700-900 °C) en présence de vapeur d'eau | Restaure quasi intégralement la capacité initiale du charbon | Opération réalisée en externe (chez le fournisseur) ; perte de 5 à 20 % de charbon par cycle |
Dans les installations de traitement de COV, la méthode la plus fréquente est la régénération à la vapeur in situ, couplée à une séparation par décantation entre les solvants récupérés et l'eau de condensation. Cette configuration permet de valoriser directement le solvant récupéré dans le procédé, ce qui constitue un intérêt économique majeur pour certains flux (récupération de toluène en imprimerie, par exemple).
Les pièges fréquents en exploitation
Une installation d'adsorption bien dimensionnée peut voir ses performances se dégrader en exploitation si certains points ne sont pas maîtrisés :
- Humidité trop élevée : dégrade la capacité utile et favorise la corrosion des équipements.
- Polymérisation de certains COV : bouche les pores et réduit progressivement la capacité du charbon.
- Échauffement du lit en adsorption : l'adsorption étant exothermique, un lit mal conçu peut voir sa température s'élever, avec un risque d'emballement thermique (incendie dans le lit).

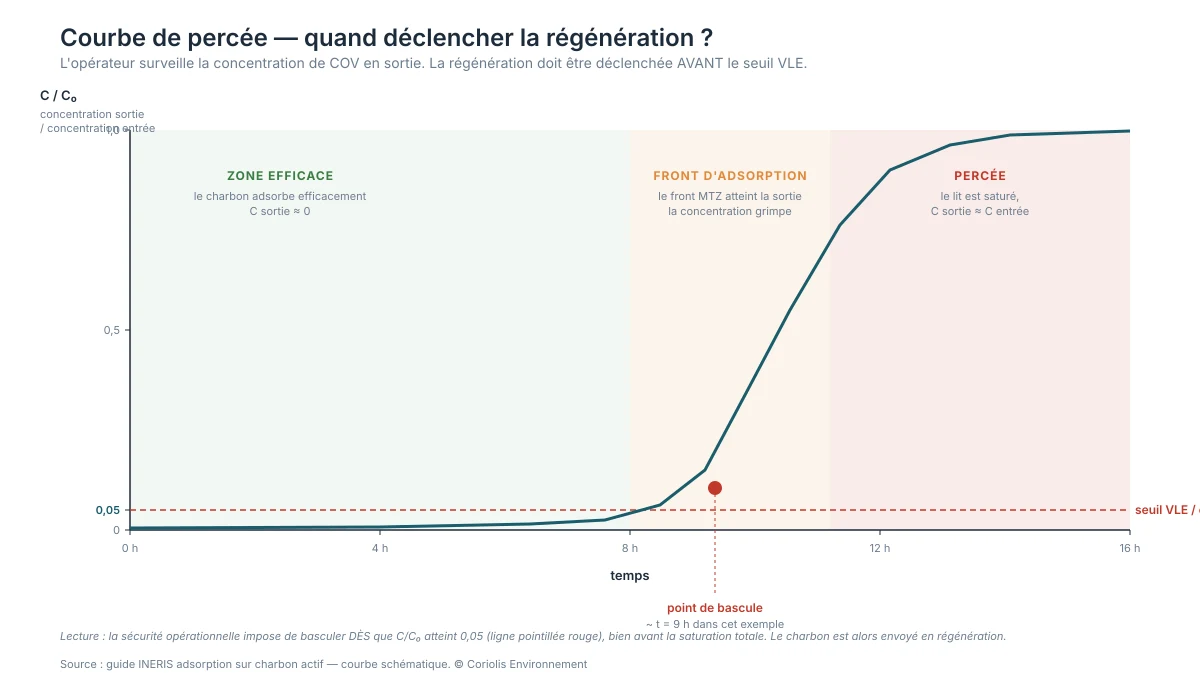

- Percée non détectée : en l'absence d'instrumentation de contrôle en sortie, le lit peut continuer à être alimenté alors qu'il est saturé, avec des rejets non conformes.
- Dégradation progressive du charbon : au fil des cycles de régénération, une partie de la capacité initiale est perdue (phénomène de "hysteresis") ; le charbon doit être renouvelé périodiquement.
Ces points soulignent l'importance d'un suivi en exploitation rigoureux : instrumentation en sortie de lit, surveillance des températures, contrôles périodiques de la capacité résiduelle du charbon.
Positionner l'adsorption dans une démarche globale
L'adsorption sur charbon actif est rarement la seule option envisageable pour un projet de traitement COV. Selon les caractéristiques du flux, elle peut entrer en concurrence avec l'oxydation thermique régénérative (RTO), l'oxydation catalytique, la condensation, la biofiltration ou le lavage. Le choix de la technologie ne se joue pas sur des critères techniques seuls. Le coût d'investissement, les coûts d'exploitation (énergie, consommables, gestion des déchets), la possibilité de valoriser les COV récupérés et les contraintes d'intégration sur site pèsent tout autant.
Un comparatif technico-économique rigoureux, réalisé indépendamment des fournisseurs d'équipements, permet d'arbitrer objectivement entre les solutions. C'est précisément cette démarche que nous appliquons dans nos études de faisabilité : caractérisation du flux, modélisation des scénarios, chiffrage CAPEX/OPEX sur la durée de vie de l'installation, et recommandation finale argumentée.
