L'oxydateur thermique régénératif (RTO, pour Regenerative Thermal Oxidizer) est l'une des technologies les plus répandues pour la destruction des composés organiques volatils (COV) dans les rejets industriels. Sa popularité tient à un compromis rare : très haute efficacité de destruction, faible consommation énergétique en régime établi, et polyvalence sur une large gamme de procédés.
Le principe de fonctionnement
Un RTO détruit les COV par oxydation à haute température : les composés organiques réagissent avec l'oxygène pour se transformer en dioxyde de carbone (CO₂) et en vapeur d'eau (H₂O). La température de combustion se situe généralement entre 760 et 820 °C, avec un temps de séjour dans la chambre de combustion de l'ordre de 1 à 2 secondes. Ces conditions permettent d'atteindre des efficacités de destruction supérieures à 99 % pour la plupart des COV.

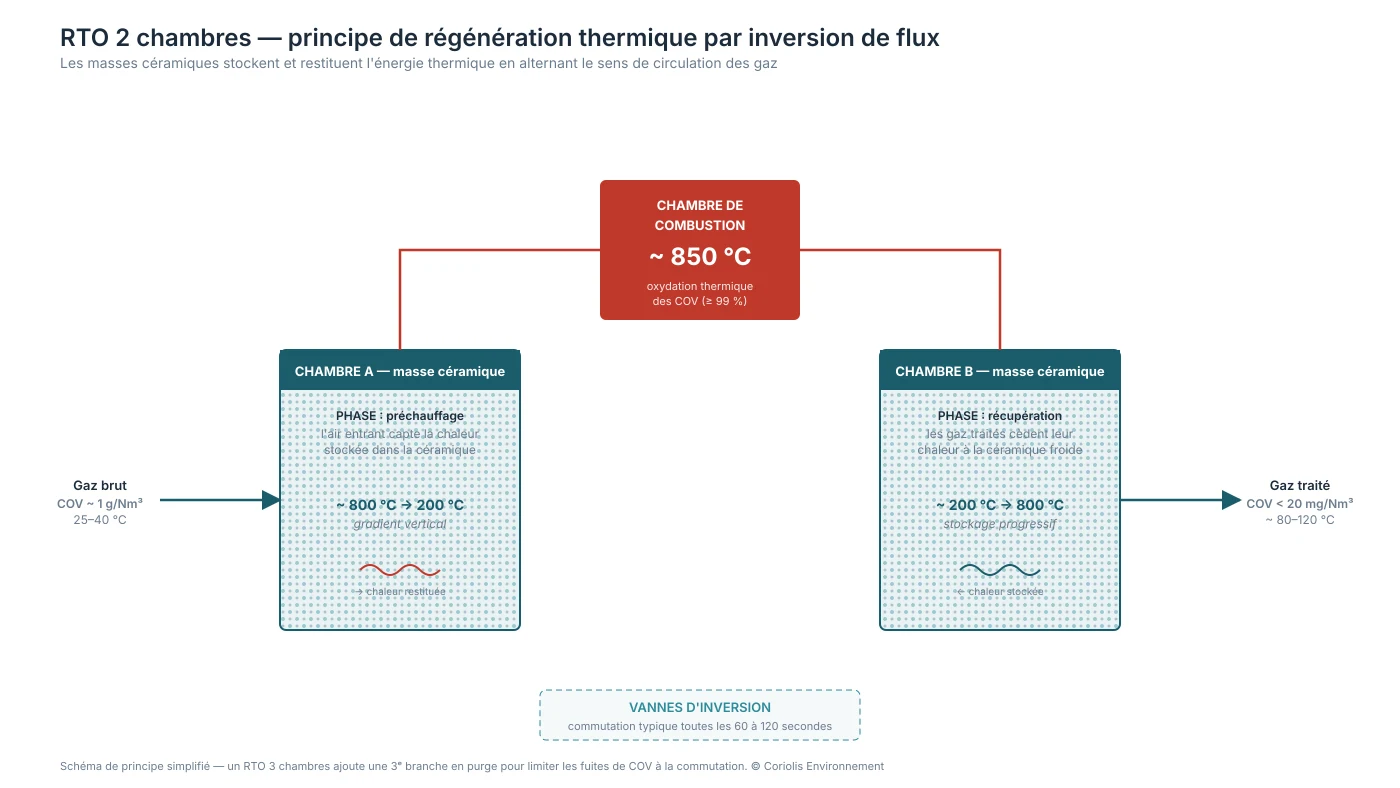

La spécificité du RTO, qui le distingue d'un simple incinérateur, réside dans sa régénération thermique. L'installation comporte au minimum deux chambres remplies de matériaux céramiques (blocs alvéolés structurés ou selles en vrac) qui jouent le rôle de masses de stockage thermique. Le flux d'air pollué passe alternativement à travers l'une, puis l'autre, grâce à un système de vannes d'inversion cyclique.
Le cycle en quatre étapes
Le fonctionnement suit une séquence répétitive. À l'entrée du RTO, le flux gazeux chargé en COV traverse une première chambre céramique préalablement chauffée : il se préchauffe au contact des masses céramiques qui lui cèdent leur énergie. Il entre alors dans la chambre de combustion à haute température, où l'oxydation des COV se produit. Les gaz propres à haute température traversent ensuite une deuxième chambre céramique, à laquelle ils cèdent leur chaleur avant d'être évacués à la cheminée.
Après quelques minutes, le système commute : la chambre qui vient de chauffer va maintenant préchauffer le flux entrant, tandis que l'autre, devenue froide, va absorber la chaleur des gaz sortants. Ce cycle d'inversion permet de récupérer 95 à 97 % de l'énergie thermique, ce qui fait du RTO l'une des technologies les plus économes en énergie de son segment.
Un concept clé dans le dimensionnement d'un RTO : le point autothermique (ou seuil d'auto-entretien). C'est la concentration de COV à partir de laquelle l'énergie libérée par leur combustion suffit à maintenir la température de la chambre sans apport de combustible externe. En pratique, il se situe entre 1,5 et 2 g/Nm³ selon les configurations. En-dessous, le brûleur d'appoint (gaz naturel) doit maintenir la température ; au-dessus, le système est rentable énergétiquement.
Quand le RTO est-il adapté ?
Le RTO est particulièrement performant dans des configurations précises. Il convient bien aux installations qui combinent :
- Débits importants à très importants : typiquement de 5 000 à plus de 100 000 Nm³/h. La compacité relative des masses céramiques permet de traiter des volumes que les autres technologies peinent à absorber.
- Concentrations faibles à moyennes : jusqu'à environ 10 g/Nm³ en COV totaux. Au-delà, l'excès de chaleur oblige à installer un bypass de dérivation pour éviter la surchauffe.
- Flux continus ou semi-continus : le RTO supporte bien les variations de débit et de concentration mais déteste les arrêts/redémarrages fréquents, qui consomment beaucoup d'énergie pour remettre les lits céramiques en température.
- Présence de mélanges complexes de COV : contrairement à la condensation ou à l'adsorption qui sont sensibles à la nature des composés, l'oxydation thermique détruit à peu près tout ce qui est organique.
Ce profil en fait une technologie de référence pour les lignes de peinture industrielle, l'impression flexographique et offset, les industries pharmaceutiques, la chimie fine, la production de panneaux bois, ou encore certains procédés de l'industrie agro-alimentaire (torréfaction, séchage).
Les avantages du RTO
Quatre atouts expliquent la place du RTO dans les solutions de référence :
- Efficacité de destruction : 99 % et plus pour la plupart des COV, avec des installations à trois chambres atteignant 99,5 % sans purge.
- Rendement thermique élevé : 95 à 97 % de récupération énergétique sur les masses céramiques, ce qui permet un fonctionnement quasi-autothermique sur de nombreux procédés.
- Polyvalence chimique : l'oxydation thermique ne fait pas de distinction entre les COV, elle les détruit tous (contrairement aux technologies sélectives comme l'adsorption ou la condensation).
- Faible maintenance : peu de pièces en mouvement (vannes et brûleur), durée de vie des céramiques de 10 à 15 ans, maintenance essentiellement préventive.
Les limites à connaître
Le RTO n'est pas une solution universelle. Plusieurs limites méritent d'être anticipées avant de retenir cette technologie.
Les COV halogénés et soufrés
L'oxydation des COV contenant du chlore, du brome ou du soufre produit des gaz acides (HCl, HBr, SO₂) qui ne peuvent pas être détruits dans le RTO et qui sortent dans les fumées. Ces composés imposent l'installation d'un laveur de gaz en post-traitement, ce qui renchérit significativement l'investissement. Dans certains cas, l'oxydation catalytique à basse température (qui produit moins de NOx) ou la condensation cryogénique avec récupération peuvent s'avérer plus pertinentes.
Les composés siliconés et les aérosols
Les siloxanes, huiles silicones et aérosols formés lors de la combustion produisent de la silice (SiO₂) qui se dépose sur les masses céramiques. Cette silice bouche progressivement les alvéoles, augmente les pertes de charge et dégrade le rendement thermique. Les installations exposées à ces composés doivent prévoir un prétraitement (filtration, lavage) et un plan de nettoyage périodique des céramiques.
Les flux très dilués ou très concentrés
À très faible concentration (typiquement < 0,5 g/Nm³), le RTO consomme beaucoup de gaz d'appoint pour maintenir la température, ce qui peut rendre l'exploitation coûteuse. À très forte concentration (> 10 g/Nm³), la chaleur dégagée par la combustion doit être dissipée via un bypass ou un échangeur de récupération d'énergie, sous peine de dégrader les masses céramiques. Dans ces deux cas, une préconcentration en amont (concentrateur rotatif zéolite par exemple) ou une autre technologie peuvent être préférables.
Les arrêts fréquents du procédé
Un RTO demande plusieurs heures de préchauffage au démarrage pour atteindre la température opérationnelle. Les procédés industriels à cycles courts ou à arrêts fréquents (ex : production unitaire, activités saisonnières) supportent mal ce temps de latence et consomment beaucoup d'énergie en phase de mise en route. Dans ces cas, l'adsorption sur charbon actif ou l'oxydation catalytique à froid peuvent être plus adaptées.
Les émissions de NOx
La combustion à haute température génère toujours une part de NOx thermiques, même avec des brûleurs bas-NOx. Sur les sites soumis à des VLE strictes sur les NOx, cette émission secondaire peut devenir dimensionnante et imposer un traitement en aval (SNCR ou SCR). Un bilan environnemental global (et non pas seulement COV) est donc nécessaire pour juger du gain net.
Les principales configurations
Trois configurations de RTO coexistent sur le marché :
| Configuration | Principe | Efficacité destruction | Usage typique |
|---|---|---|---|
| RTO 2 chambres | Inversion simple entre deux lits céramiques | 95-97 % | Applications standards, budget limité, COV non critiques |
| RTO 3 chambres | Une troisième chambre en purge évite la fuite de COV non traités lors de l'inversion | 99-99,5 % | Applications à VLE serrées, secteurs réglementés (pharma, chimie fine) |
| RTO rotatif | Une vanne rotative remplace les vannes d'inversion multiples | 97-99 % | Très grands débits (peinture automobile, fibres), exploitation intensive |
Le choix entre ces configurations dépend du niveau d'efficacité visé, du débit à traiter, du budget d'investissement, et de la politique de maintenance du site. Un RTO 3 chambres coûte environ 15 à 25 % de plus qu'un RTO 2 chambres, mais il reste souvent le meilleur compromis quand les VLE sont serrées ou quand l'installation doit garantir une performance stable dans le temps.
Positionner le RTO dans une démarche globale
Le RTO est une technologie mature, performante, bien maîtrisée par de nombreux fournisseurs. Mais ce n'est pas toujours la meilleure solution. Selon les caractéristiques du flux, d'autres technologies peuvent s'avérer préférables : adsorption sur charbon actif pour les faibles débits avec récupération de solvant, concentrateur rotatif en amont pour diviser la consommation énergétique, oxydation catalytique pour des températures de fonctionnement plus basses, condensation cryogénique pour la récupération de COV à haute valeur, biofiltration pour les COV biodégradables à faible concentration.
Le bon arbitrage se fait sur la base d'une analyse technico-économique complète qui intègre la caractérisation précise du flux à traiter, les coûts d'investissement, les coûts d'exploitation sur la durée de vie de l'installation, la gestion des éventuels sous-produits (gaz acides, condensats, NOx), et les contraintes d'intégration sur site.
