Équipementier automobile de l'Est de la France, atelier de peinture soumis à la rubrique 2940 des installations classées pour la protection de l'environnement (ICPE). Plutôt que d'équiper chaque cheminée, la direction HSE a opté pour un schéma de maîtrise des émissions (SME). Retour d'expérience sur 18 mois.
L'architecture de la démarche et les ordres de grandeur reflètent un projet réel mené par Coriolis Environnement ; les éléments permettant d'identifier le site (dénomination, localisation précise, chiffres de production) ont été modifiés.
Le contexte du site

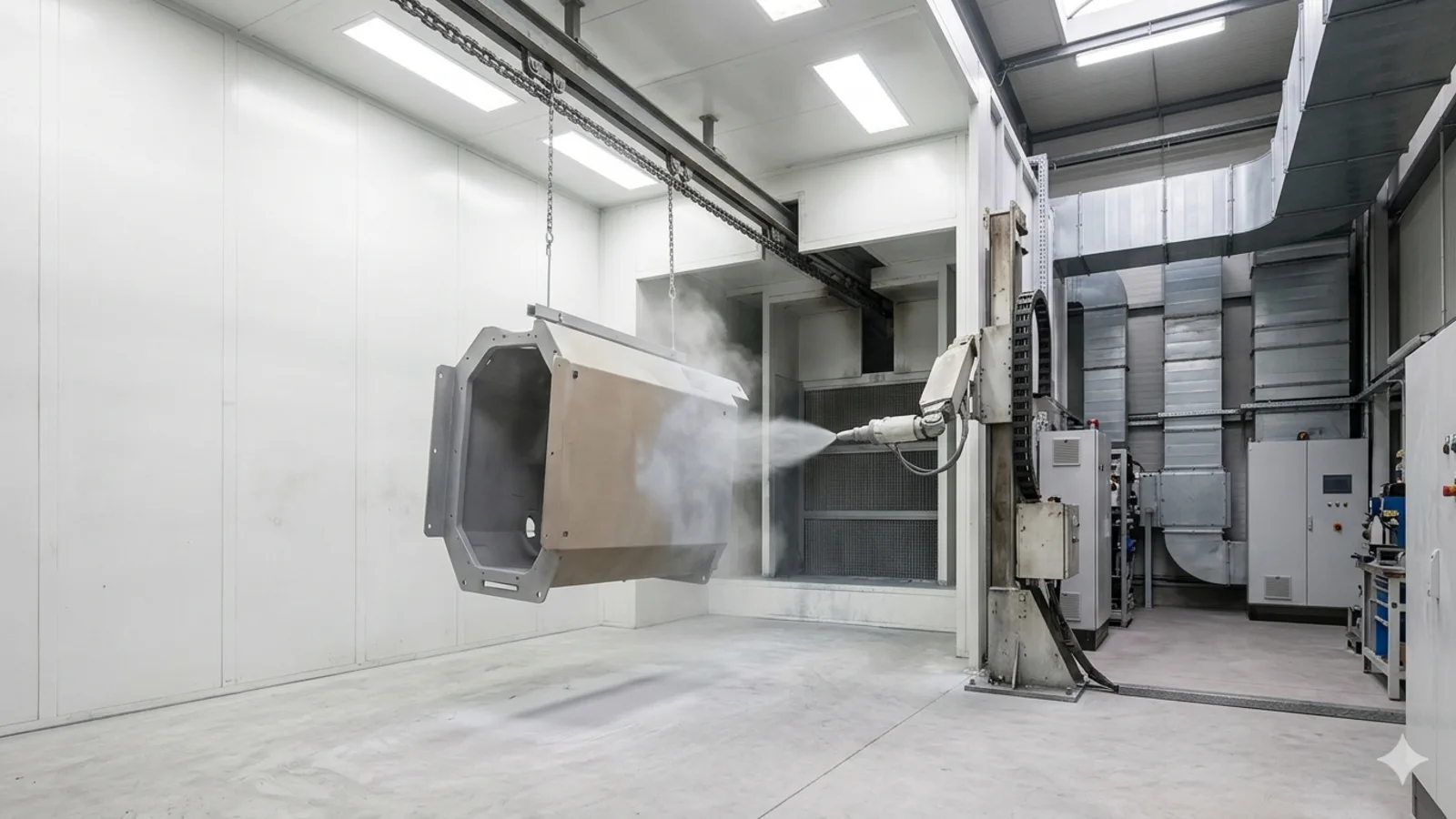

Le site, exploité depuis les années 1990, produit des pièces peintes en moyenne série pour un constructeur automobile. L'activité peinture mobilise quatre cabines d'application, deux tunnels de séchage et une zone de retouches. La consommation annuelle de solvants se situe autour de 35 t/an, ce qui classe l'installation en régime enregistrement sous la rubrique 2940-2.
Jusqu'en 2023, l'exploitant respectait les valeurs limites d'émission (VLE) canalisées cheminée par cheminée, grâce à un système d'adsorption sur charbon actif installé en 2008. Deux contraintes ont déclenché la réflexion :
- Le coût de régénération du charbon actif avait augmenté de près de 40 % en trois ans.
- Une extension de la ligne de peinture prévue pour 2026 rendait le dimensionnement existant juste, sans marge pour absorber les pics de production.
Le diagnostic initial
Coriolis Environnement est intervenu en appui des équipes internes pour dresser un état des lieux complet. Le périmètre : les trois cheminées principales (cabines 1, 2 et ligne de séchage) et les émissions diffuses de l'atelier. Trois campagnes de mesures canalisées ont été réalisées en conditions représentatives, doublées d'un plan de gestion des solvants (PGS) sur l'exercice N-1 pour quantifier les émissions diffuses. Les composés organiques volatils (COV) mesurés correspondent aux solvants émis par les cabines et le séchage.
| Flux mesuré | Concentration COV | Débit | Flux massique |
|---|---|---|---|
| Cheminée cabine 1 | 28 mg/Nm³ | 42 000 Nm³/h | 1,18 kg/h |
| Cheminée cabine 2 | 35 mg/Nm³ | 38 000 Nm³/h | 1,33 kg/h |
| Séchage | 52 mg/Nm³ | 18 000 Nm³/h | 0,94 kg/h |
| Total canalisé | — | — | 3,45 kg/h |
Le PGS concluait à une Émission Annuelle Contrôlée (EAC) de COV de l'ordre de 3,2 t, soit environ 9 % du solvant consommé — en dessous du seuil de 20 % de la rubrique 2940-2. Point clé du diagnostic : la cheminée de séchage approchait de la VLE canalisée (75 mg/Nm³) alors que les cabines disposaient d'une marge de 60 %. Une extension à iso-équipement aurait nécessité d'investir lourdement sur le séchage.
Le SME n'est pas un dispositif de moindre exigence. Il remplace les VLE individuelles par une enveloppe globale qui doit être au moins aussi protectrice. L'exploitant doit démontrer que le flux total émis reste inférieur à ce qui serait obtenu en appliquant strictement les VLE sur chaque point de rejet.
Les options envisagées
Trois scénarios ont été comparés sur la base d'un critère technico-économique et d'un critère de conformité à l'horizon 2026 :
Option 1 : renouvellement du charbon actif
Remplacer l'adsorbeur existant par une unité neuve dimensionnée pour le débit post-extension. Coût d'investissement conséquent (renouvellement complet du lit filtrant, installation, arrêt de production pour la transition), avec un coût de régénération annuel en hausse compte tenu de la hausse des solvants chlorés dans la nouvelle formulation.
Option 2 : oxydation thermique régénérative (RTO)
Une RTO compacte pour traiter le flux cumulé des trois cheminées. Performance envisageable : rendement de destruction supérieur à 98 %. L'investissement est conséquent et l'emprise au sol devient critique dans un atelier déjà dense. Le retour sur investissement exige une production stable, peu compatible avec la saisonnalité du client final.
Option 3 : schéma de maîtrise des émissions
Formaliser un SME au titre du chapitre V de la directive 2010/75/UE (IED), transposé en droit français par l'arrêté du 2 février 1998 modifié (notamment par l'arrêté du 1er juin 2010). L'idée : démontrer que la combinaison des équipements existants, d'une formulation moins solvantée sur les teintes majoritaires et d'un pilotage fin des cabines permet de rester sous une enveloppe globale équivalente ou inférieure à ce qu'imposeraient les VLE individuelles.
La solution SME retenue
Le choix s'est porté sur l'option 3. Le dossier SME a été structuré autour de quatre piliers :
- Bilan de référence : calcul du flux massique total autorisé si chaque cheminée respectait exactement sa VLE, soit 5,8 kg/h dans la configuration post-extension. Ce chiffre est devenu la VLE SME, plafond global non dépassable.
- Réduction à la source : passage progressif à des peintures à Haut Extrait Sec (HES) pour 60 % des teintes, permettant de réduire mécaniquement le flux d'environ 25 %.
- Instrumentation : installation de capteurs COV en continu sur les trois cheminées, avec remontée automatique vers le superviseur HSE. Le flux cumulé est calculé en temps réel.
- Protocole d'alerte : si le cumul sur une heure glissante atteint 80 % de la VLE SME, un arrêt préventif d'une cabine est déclenché. Les règles ont été consignées dans une procédure intégrée au système de management environnemental ISO 14001.
Le dossier a été déposé en préfecture après deux réunions préparatoires avec l'inspection des installations classées. Le délai d'instruction a été de sept mois, avec deux séries de questions portant sur la traçabilité des mesures et sur le régime applicable en cas de défaillance d'un capteur.
Résultats et enseignements

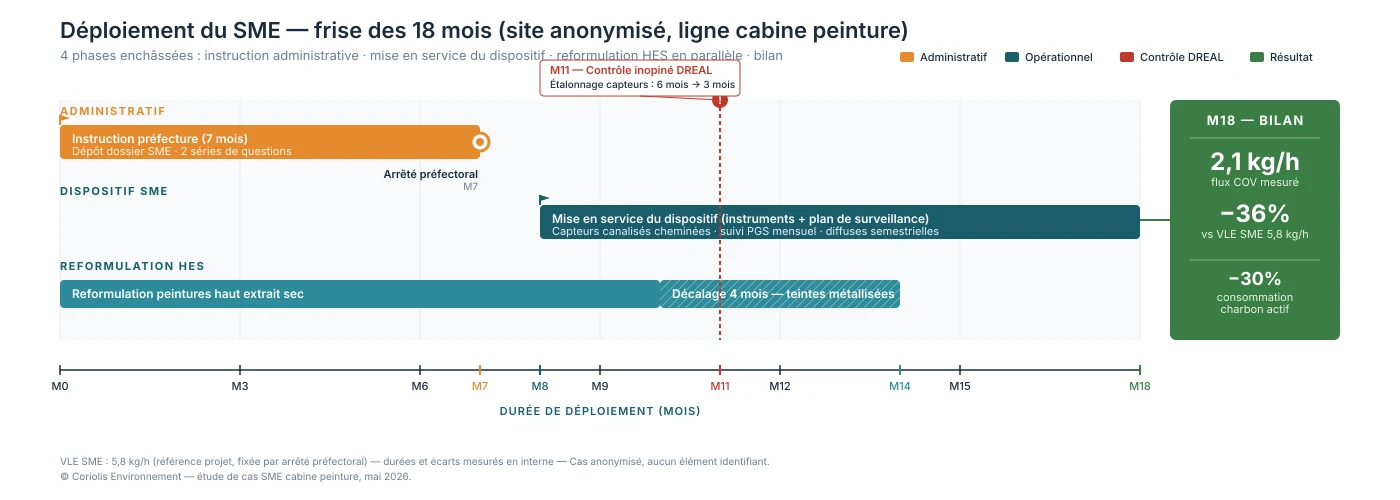

Dix-huit mois après la mise en service du dispositif, trois chiffres structurent le retour d'expérience :
- Le flux total canalisé moyen est à 2,1 kg/h, soit 36 % en dessous de la VLE SME.
- La consommation de charbon actif a diminué d'environ 30 % grâce à la reformulation des peintures, sans modification du dispositif d'adsorption.
- Aucune alerte de dépassement du seuil 80 % n'a été enregistrée sur l'ensemble de la période, même lors des pics de production de printemps.
La DREAL a effectué un contrôle inopiné en mois 11 : le dispositif a été jugé conforme, avec une remarque mineure sur le protocole de vérification périodique des capteurs (intervalle porté de six à trois mois).
Trois difficultés concrètes ont marqué les dix-huit premiers mois :
- Dérive d'étalonnage des capteurs COV. Les deux premiers mois, les mesures en continu s'écartaient systématiquement des campagnes tierces de ±15 %. Le fournisseur a ajusté la méthode de calibration (fréquence portée à tous les trois mois, procédure d'étalonnage normée). Depuis, l'écart moyen est inférieur à 5 %.
- Reformulation HES refusée sur les teintes métallisées. Le client aval a rejeté la première itération de peintures métallisées HES pour un défaut de rendu. Il a fallu trois campagnes d'essais pour converger sur une formulation acceptée, au prix d'un décalage de calendrier de quatre mois sur ce sous-lot de teintes.
- Appropriation par l'équipe production. Les équipes ont initialement perçu le SME comme une contrainte supplémentaire. Le tableau de bord temps réel affiché en salle de contrôle a retourné la perception : voir l'enveloppe globale se remplir au fil de la journée a transformé la contrainte réglementaire en indicateur de performance. La conduite du changement a représenté environ 20 % de l'effort total du projet.
Facteurs clés de succès
Plusieurs enseignements sont directement transposables à d'autres sites envisageant un SME :
- Partir d'un PGS robuste : sans bilan matière fiable sur l'année N-1, il est impossible d'étayer une démarche SME. Compter 2 à 4 mois de travail préalable sur la qualité des données.
- Dialoguer tôt avec la DREAL : une réunion de cadrage avant le dépôt du dossier évite les allers-retours coûteux et rassure l'inspection sur la maturité de la démarche.
- Investir dans l'instrumentation : le SME repose sur la mesure continue. Un capteur fiable et calibré, plutôt que deux capteurs bas de gamme, est une règle de bon sens souvent rappelée par les inspecteurs.
- Coupler avec la démarche qualité produit : la reformulation vers des peintures HES sert à la fois la conformité COV et les exigences automobiles sur la tenue au vieillissement. Le pilote SME doit s'articuler avec le responsable qualité.
- Prévoir la redondance : en cas de panne d'un capteur, le basculement vers un régime de calcul conservateur doit être documenté. C'est l'un des points sur lesquels la DREAL est la plus attentive.
Pour aller plus loin
- Arrêté du 2 février 1998 modifié (chapitre VIII, dispositions COV) : Légifrance.
- Arrêté du 1er juin 2010 modifiant l'arrêté du 2 février 1998 (transposition des dispositions COV de la directive IED) : Légifrance.
- Directive 2010/75/UE (IED), chapitre V et annexe VII relative aux activités utilisant des solvants organiques : EUR-Lex.
- INERIS, Guide d'élaboration d'un plan de gestion des solvants, révision n°1, 2009, réf. DRC-08-94457-16679A.
- Arrêté du 12 mai 2020 relatif aux prescriptions générales applicables à la rubrique 2940 sous enregistrement : Légifrance.
- Le SME est une alternative réglementaire reconnue aux VLE individuelles pour les sites consommant plus de 1 t/an de solvants.
- Sa mise en place exige un PGS solide et une instrumentation continue fiable.
- Le bénéfice est double : réduction des coûts de traitement et marge opérationnelle en cas d'extension.
- La réussite dépend autant du dialogue avec la DREAL que de la technique : cadrage amont, documentation exhaustive, revue annuelle.
- Le SME n'est pas une dérogation : l'enveloppe globale doit rester au moins aussi protectrice que l'empilement des VLE individuelles.
